安檢門和安檢X光機的應用領域

  機場、公安局、檢察院、法院審判庭、監獄、拘留所、勞教所、戒毒所、政府機關、火車站、汽車站、展覽館、博物館、大使館、銀行、大型會議、體育館、娛樂場所(迪廳、歌舞廳等)、油庫、發電站、廣播電臺、人民來訪接待等。

安檢門和X光安檢機原理及結構
  安檢門原理由晶振產生3.5-4.95M的正弦振蕩，由分頻器分頻為7.8K左右正弦波，經三極管與線圈進行功率放大后輸入門板(7區)大線圈進行電磁波發射，由門內1-6區線圈分別進行接收。接收后，將接收到的信號與基準信號進行了比較，發現變化后，改變采集卡輸出電平，CPU在300毫秒內對6個區位采集卡數據進行掃描，判斷金屬所在區位并輸出顯示。

門板結構、 機箱、電路板。探測時工作流程 CPU探測→一組紅外被擋→檢測各采集卡數據是否變化→報警→檢測另一組紅外→復位重新探測。

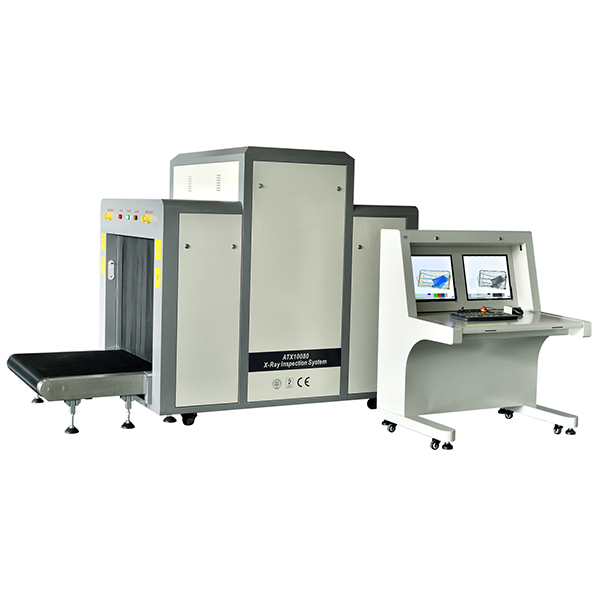

X射線安全檢查設備是借助于傳送帶將被檢查行李送入履帶式通道完成的。行李進入通道后，將阻擋光障信號，檢測信號被送至控制單元，觸發射線源發射 X 射線束。一束經過準直器的非常窄的扇形 X 射線束穿透傳送帶上的行李物品落到雙能量探測器上，高效半導體探測器把接收到的 X 射線變?yōu)殡娦盘枺@些很弱的電流信號被直接量化，通過通用串行總線傳送到工業控制計算機作進一步處理，經過復雜的運算和成像處理后得到高質量的圖像。

基本參數
通道尺寸       1000（寬）×800（高）mm
傳送帶速度      0.22m/s
傳送帶額定負荷  200 kg
穿透力         38mm鋼板
線分辨力        Φ0.0787 mm金屬絲
穿透分辨力    Φ0.254 mm金屬絲
空間分辨力     水平：Φ1.0 mm 垂直：Φ1.0 mm

通過率         720個/h

輻射安全

單次檢查劑量：小于2μGy

泄露射線劑量率：小于1μGy/h（在距設備外表面5cm的任意處，符合國內外健康安全標準）

膠卷安全性     對ISO1600膠卷安全

X射線發生器

射線束方向    頂照式
冷卻／工作周期 密封式油冷／100％

系統功能

圖像處理功能：彩色圖像顯示；圖像增強；放大鏡；增亮/減暗；圖像回拉/前拉；圖像存儲；多能量彩色；高能/低能；爆炸物/毒品輔助檢查。

其他功能：日期/時間顯示；行李計數；用戶管理；系統工作計時；射線出束計時；上電自檢；圖像存儲和檢索；維護診斷；雙向掃描；圖像識別培訓。

使用環境

工作溫度／濕度   0℃～45℃／5%～95% (不冷凝)
儲存溫度／濕度   -40℃～60℃／5%～95% (不冷凝)
工作電壓        220VAC(±10%)  50±3HZ
功率損耗        1.0KW
